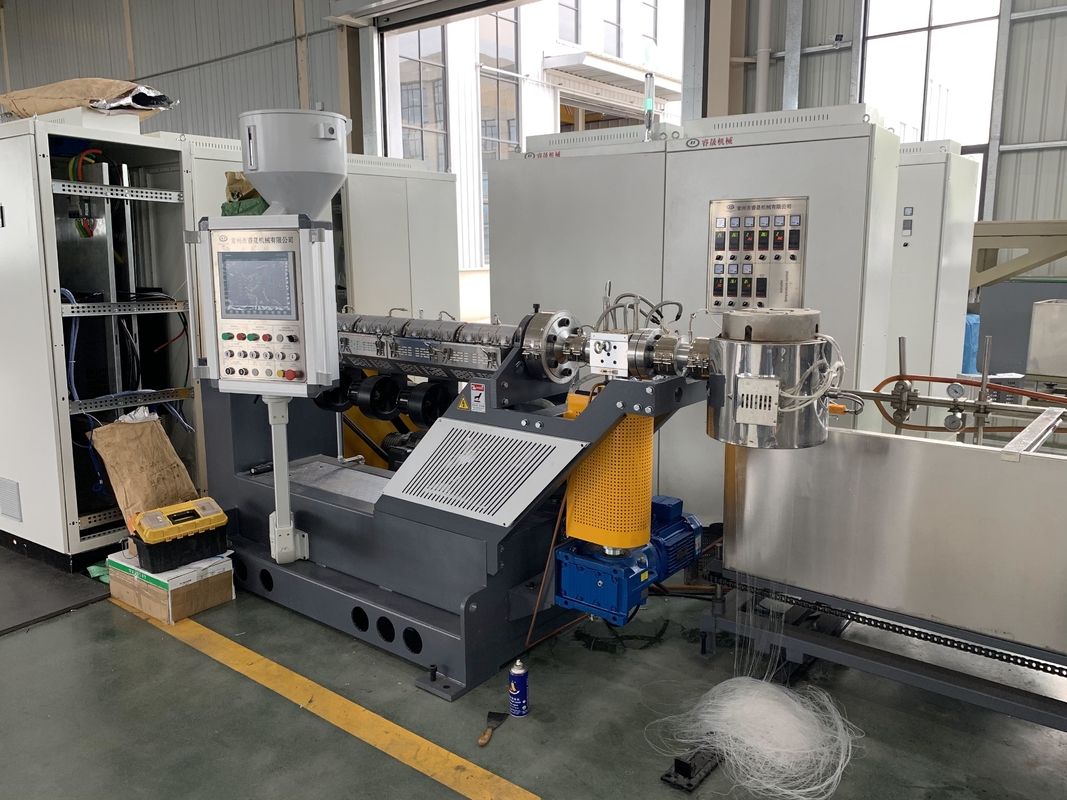

Máquina da extrusora do monofilamento de TPU para a tela 0.12-0.18mm da costa

1. Extrusora: 1 grupo

(1) diâmetro do parafuso: 65mm, velocidade de rotação do parafuso: 0~72 RPM. Parafuso: Zhejiang Zhoushan.

(2) litro: D: 30:1, material do parafuso: Bimetálico, o parafuso é apropriado para microplaquetas de TPU.

sistema de feedback da pressão (de 3) que pode ajustar a velocidade do parafuso automaticamente.

material (de 4) do calefator do tambor: Infarad distante

(5) bomba de medida: 1 ajustado, velocidade de rotação: 0-45 rotação.

(6) fieira redonda de aquecimento elétrica: 1 grupo.

(7) funil personalizado: 1 grupo

2. Extinguindo o tanque: 1 grupo

(1) o tanque é feito por SS 304.

3. Rolo sete que estica a unidade A

(1) sete rolos variáveis do diâmetro, material: rolo de aço com chapeamento de cromo duro.

(2) a caixa de aço com exatamente a engrenagem da moagem faz os rolos corridos lisamente.

(3) o sistema de lubrificação construído-para fora do óleo que faz as engrenagens corre com calma.

(4) equipe 1 rolo de pressão.

4. Tipo tanque do excesso de água quente: 1 grupo

(1) tamanho do tanque: 4000mm

(2) poder de aquecimento: 45KW em 2 zonas, tubulação de aquecimento elétrica está no tanque.

(3) o tanque é feito por SS 304 com camada de isolamento.

dispositivo da remoção da água (de 4): 2 grupos com sução.

(5) molhe a bomba de água da circulação: 1.1kw

5. Rolo sete que estica a unidade B

(1) sete rolos variáveis do diâmetro, material: rolo de aço com chapeamento de cromo duro.

(2) a caixa da construção de aço com exatamente a engrenagem da moagem faz os rolos corridos lisamente.

(3) o sistema de lubrificação incorporado do óleo que faz as engrenagens corre com calma.

(4) equipe 1 rolo de pressão.

6. Explosão quente da única camada que estica o forno: 1 grupo

(1) comprimento do forno: 4000 milímetros

(2) projeto especial do canal do ar quente que fazem a temperatura uniformemente.

7. Rolo sete que estica a unidade C, com resistor do freio

(1) sete rolo variável, material: Tubulação de aço com chapeamento de cromo duro.

(2) a caixa da construção de aço com exatamente a engrenagem da moagem faz os rolos corridos lisamente.

(3) o sistema de lubrificação incorporado do óleo que faz as engrenagens corre com calma. Rolamentos: TIMKEN-TWB.

(4) equipe 1 rolo de pressão.

8. Forno de recozimento quente da explosão das únicas camadas: 2 grupos

(1) poder de aquecimento: 22.5kw

(2) projeto especial do canal do ar quente que fazem a temperatura uniformemente.

9. Rolo sete que estica a unidade D.

(1) sete rolo variável, material: Tubulação de aço com chapeamento de cromo duro.

(2) a caixa da construção de aço com exatamente a engrenagem da moagem faz os rolos corridos lisamente.

(3) o sistema de lubrificação incorporado do óleo que faz as engrenagens corre com calma. Rolamentos: TIMKEN-TWB.

(4) equipe 1 rolo de pressão.

10. Sistema de lubrificação: 1 grupo

(1) controle de frequência da velocidade

(2) material: Todos fizeram por SS 304

11. Dobadoura do eixo: 168 eixos

(1) bobina: Dobadoura das bobinas.

(2) a transmissão do quadro é controle de frequência, motor de comando: 2.2kw

(3) a tensão é controlada pelo inversor.

motor de enrolamento (de 4): 5KG

(5) velocidades de projeto máximas: 0-180m/min

12. Coletores do fio do desperdiçador: 1 grupo

(1) poder do motor de torque: 80KG.cm

13. Poder total da instalação: 200KW

14. Peso total: 18T
