Máquina de nylon 0.1-0.2mm 80kgh da extrusora do monofilamento do filamento da vassoura

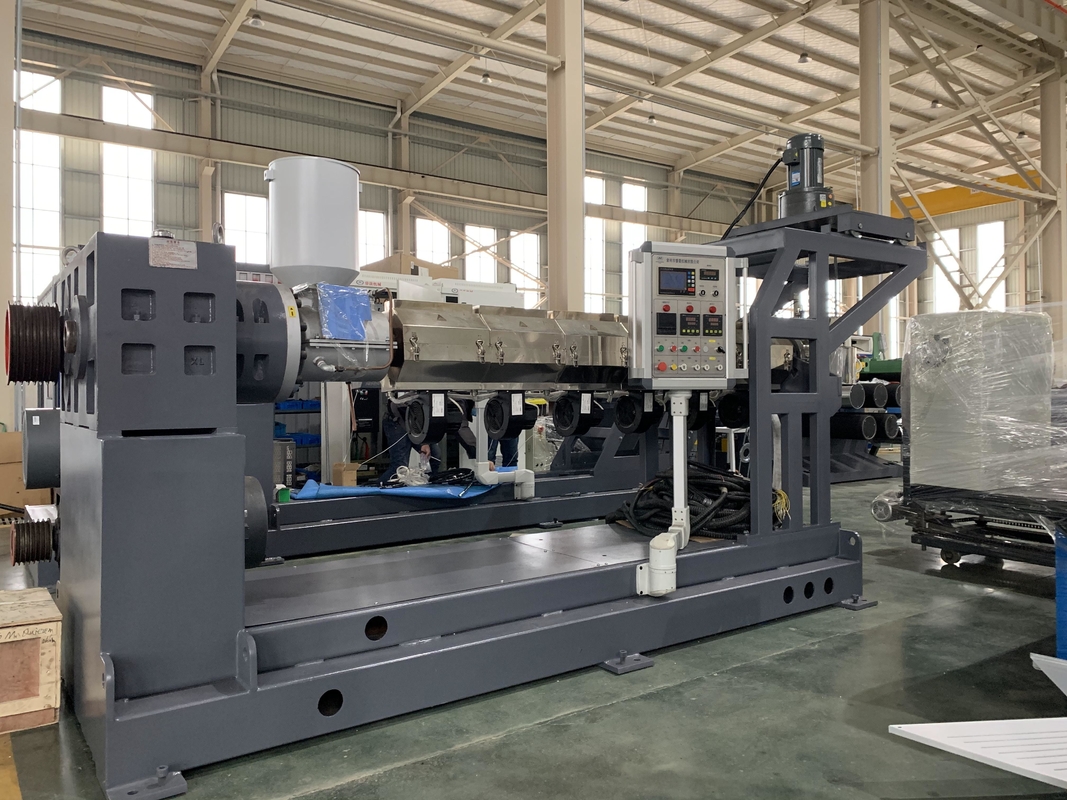

1. Extrusora

(1) diâmetro do parafuso A: 50mm; Velocidade de rotação: 0~72rpm.

(2) diâmetro do parafuso B: 50; Velocidade de rotação: 0~72rpm.

(3) L: D: 30:1; material do parafuso: 38CrMoALA;

A estrutura do parafuso é especial projetada para as microplaquetas PA66.

o sistema de feedback automático da pressão (de 4) pode ajustar a velocidade do parafuso automaticamente.

calefator do parafuso (de 5): Infarad distante

(6) fieira de aquecimento elétrica: 1 grupo

calefator (de 7): Anel de aquecimento elétrico para assegurar a estabilização da temperatura.

(8) bomba de medida: 2 grupos, velocidade de rotação 0-45rpm.

2. Extinguindo o tanque: 1 grupo

(1) o tanque é feito por 304 de aço inoxidável.

(2) a altura do tanque é horizontal empurrando a estrutura é convenientemente à desmontagem a fieira.

4. O primeiro rolo sete que estica a unidade

(1) sete rolos variáveis do diâmetro, material: tubulação de aço com chapeamento de cromo duro.

(2) o armário de aço com exatamente a engrenagem da moagem faz a corrida do rolo lisamente.

o redutor (de 3) é do redutor Co. de Zhejiang Tongli, Ltd.

(4) sistema de lubrificação construído-para fora do óleo que faz as engrenagens corridas com calma.

(5) equipe o rolo 2 de pressão.

5. Tipo tanque do excesso de água quente: 1 grupo

(1) tamanho do tanque: 4000mm

(2) poder de aquecimento: 45KW em 2 zonas, tubulação de aquecimento elétrica está no tanque.

(3) o tanque é feito por SS 304 com camada de isolamento.

dispositivo da remoção da água (de 4): 2 grupos com sução.

(5) molhe grupos da bomba de água 2 da circulação.

6. O segundo rolo sete que estica a unidade

(1) sete rolos variáveis do diâmetro, material: tubulação de aço com chapeamento de cromo duro.

(2) o armário de aço com exatamente a engrenagem da moagem faz a corrida do rolo lisamente.

o redutor (de 3) é do redutor Co. de Zhejiang Tongli, Ltd.

(4) equipe 1 rolo de pressão.

7. Forno quente da explosão para esticar.

(1) comprimento do forno: 4000mm

(2) poder de aquecimento: 22.5kw, aquecimento elétrico.

A temperatura controlada pelo relé contínuo.

8. O terceiro rolo sete que estica a unidade

(1) sete rolos variáveis do diâmetro feitos pela tubulação de aço com chapeamento de cromo duro.

(2) a caixa da construção de aço com exatamente a engrenagem da moagem faz os rolos corridos lisamente.

o redutor (de 3) é do redutor Co. de Zhejiang Tongli, Ltd.

(4) equipe 1 rolo de pressão.

9. Forno de recozimento quente da explosão das únicas camadas: 2 grupos

(1) poder do fã: Grupos 2.2KW×2.

(2) poder de aquecimento: 22.5KW

(3) projeto especial do canal do ar quente que fazem a temperatura uniformemente.

10. O rolo adiante sete que estica a unidade

(1) sete rolos variáveis do diâmetro, material: tubulação de aço com chapeamento de cromo duro.

(2) o armário de aço com exatamente a engrenagem da moagem faz a corrida do rolo lisamente.

o redutor (de 3) é do redutor Co. de Zhejiang Tongli, Ltd.

(4) equipe 1 rolo de pressão.

9. Sistema de lubrificação: 1 grupo

(1) controle de frequência da velocidade

10. Dobadoura afilada: 2 eixos

(1) o tamanho da dobadoura é de acordo com as exigências do cliente.

(2) motor de enrolamento: 100KG

11. Sistema de controlo elétrico: 1 grupo

12. Tamanho total: 42000×2500×2500mm

13. Poder da instalação: 250kw
